详细说明

MORSE_3测波雷达

微信付款

QQ钱包付款
收藏
技术参数

MORSE宣传册下载

七星MORSE宣传册.pdf



系统规格

MORSE-3型雷达系统的尺寸规格及条件下表所示:

物理参数

电气参数

xx()

1 x 0.6 x 0.9m

工作频率

2.85GHz±100MHz

重量

50kg

距离分辨率*

5-15m

材料

/喷塑

探测距离*

1-3km

环境参数

发射功率

5W

环境温度

10℃~+55

供电电源

220V50Hz,<300W

相对湿度

< 90%/40

时间分辨率

3Min/Avg

抗风能力

>13

数据接口

以太网

*:实际测量距离取决于雷达的安装高度

测量指标

该系统的测量指标如下表所示:

有向浪高谱

范围

分辨率

更新时间

0.010.5Hz0-360°

0.005Hz/10°

2.5Min/Sector3Min/Avg

海浪数据



分辨率

误差

浪高

0-30m

0.1m

±5%

浪周期

3-30s

0.1s

±5%

浪向

0-360°

1°

±7°

表面流



分辨率

误差

流速

0-2.5m/s

0.01m/s

±0.05m/s

流向

0-360°

10°

±5°


系统特点

MORSE雷达的系统特点

一、无需定标

采用相干多普勒技术,无需定标,精度高,实用性好。

二、发动功率小

采用脉冲压缩信号,利用小功率就能够得到高信噪比的回波信号,电磁兼容性好。

三、精度高,且大面积同时测量

时间分辨率、距离分辨率和角度分辨率高,在时间、空间均是非平稳时,也可得到准确的海浪谱和有效浪高、浪周期等要素。

四、全天候工作

雷达工作在S波段。与X波段相比,电磁波波长较长,回波特性不受雨滴和海面水雾的影响。

五、单站雷达

多波束电扫方式,单部雷达即可完成全部探测功能。

六、实用性好

数据更新快,体积小,价格低,操作简单、方便。


S波段测波雷达与国外同类产品的比较,MORSE雷达优势明显

指标

德国WaMos

挪威WAVEX

挪威SM-050MKⅢ

七星

MORSE

电波波长(cm)

3cm

3cm

5cm

10cm

受雨滴影响

一般

发射功率

25KW

25KW

10W

5W

对人体伤害

多普勒原理

不是

不是

是否需要定标

需要

需要

不需要

不需要

海浪谱

及浪高参数

要求精确定标

要求精确定标

精度高

精度高

探测距离

使用寿命


产品组成

S波段多普勒测波雷达由天线阵列、MORSE-3型主机箱和计算机软件系统3部分构成



雷达主机前后面板接线示意图

1651806639571502.png   1651806646672992.png

雷达系统软件

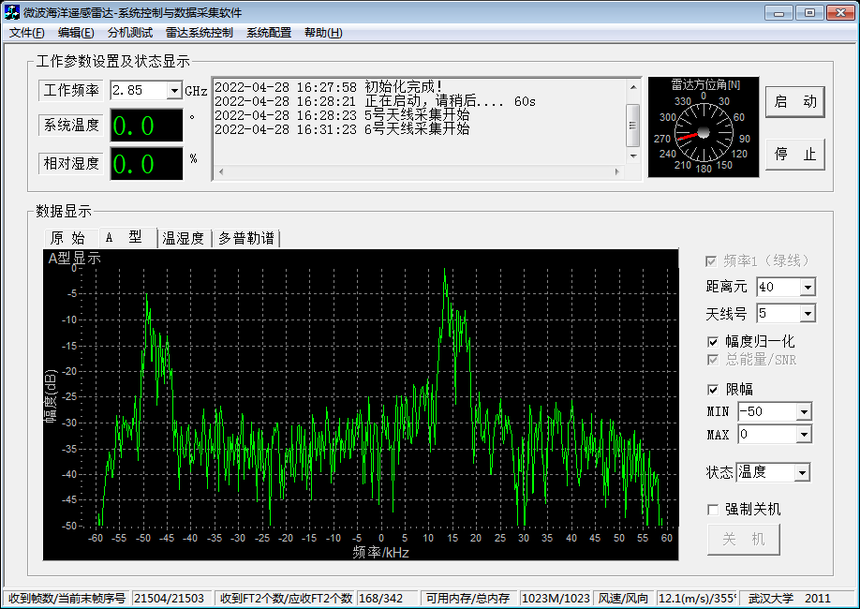

远程控制及数据采集软件

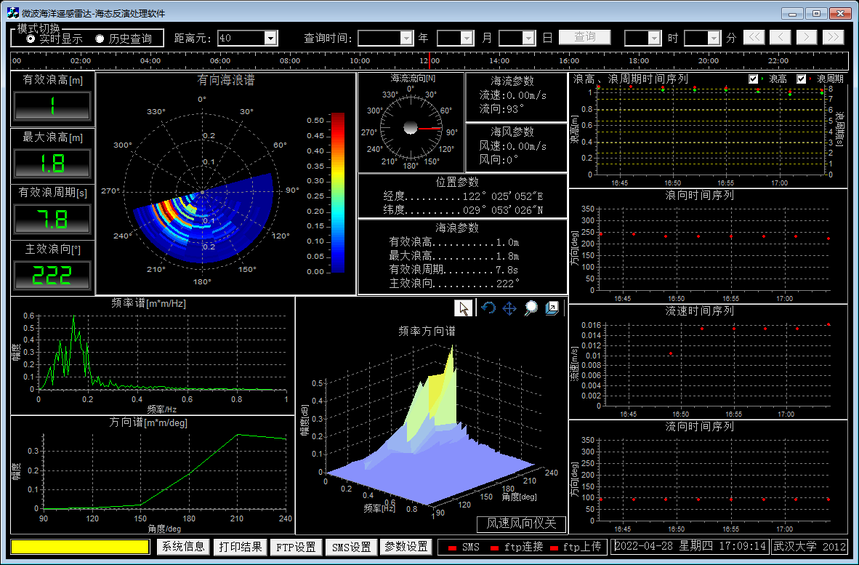

实时显示海浪数据和历史数据查询软件


天线工作状态 显示软件



MORSE雷达应用案例


岛屿应用

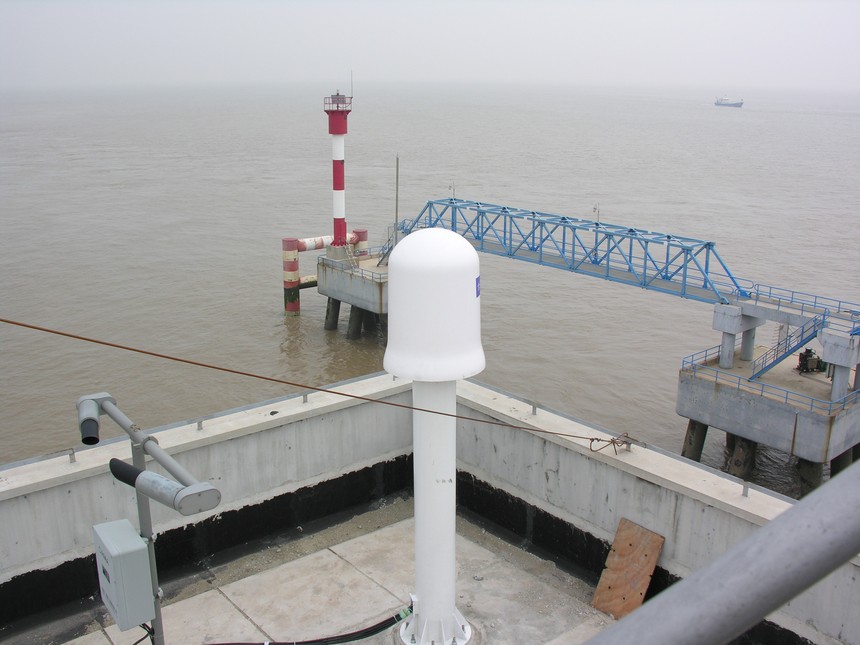

港口应用

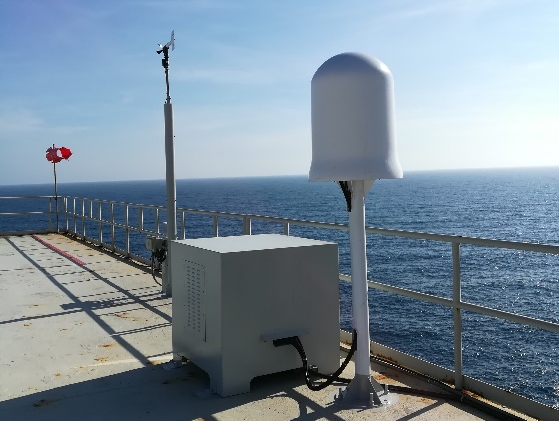

石油平台应用




船载应用
